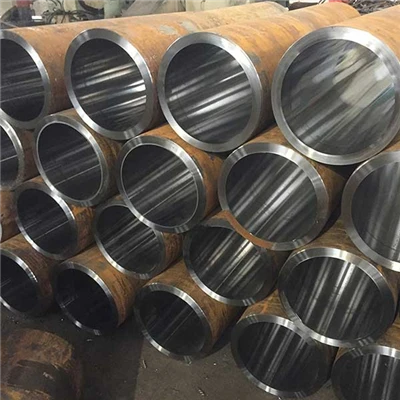

Хонед Тубе



Хладно{0}}вучена бешавна брушена цев

Произведено од бешавних механичких или прецизних цеви праћених хладним извлачењем, топлотном обрадом где је потребно, исправљањем и унутрашњим хоновањем. Обично се бира када купци захтевају бешавну цев, контролисане димензије и флексибилност за прилагођене количине или завршне обраде отвора.

Типичне опције материјала укључују Е235, Е355, МТ1020, 1026, 1035, 1045, 4130 и 4140.

Скивед анд Роллер{0}}Бурнисхед Тубе — СРБ Тубе

СРБ обрада комбинује унутрашње љуштење са глачањем ваљком. Љуштење успоставља потребну димензију и форму отвора, док брушење ваљком пластично заглађује површинске врхове.

СРБ се често бира за понављајућу производњу ОЕМ цилиндара где су ефикасност производње и конзистентна површина{0}}платоа важни. Захтевани профил површине и даље мора бити усклађен са системом заптивки и применом.

Заварена хладно{0}}вучена/ДОМ цилиндарска цев

Заварена цев се хладно вуче преко трна да би се побољшала тачност димензија, концентричност и конзистентност површине. Затим се може брусити или СРБ завршити.

ДОМ цилиндарске цеви могу да обезбеде -исплативу опцију за одговарајуће хидрауличке и пнеуматске примене, али интегритет завара, овалност, варијације зида и важећи стандард производа морају бити договорени пре наручивања.

Спремни-за-Хоне Тубе

Цеви спремне{0}}за-хонење се испоручују са додатком за машинску обраду на унутрашњем пречнику тако да купац може да изврши завршно хоновање након сечења, заваривања или друге израде.

Изаберите ову опцију када:

Завршни отвор мора бити завршен након израде цеви

Ваша фабрика контролише сопствени профил{0}}специфичне површине заптивача

Неопходан је-нестандардни коначни ИД

Радови на поправци или преправљању захтевају додатни додатак за бушење

Досадна и избрушена тешка{0}}зидна цев

Бешавна цев са-завршеним или тешким{1}}зидом може да се избуши и избруси када је захтевани пресек зида или пречник изван практичног опсега хладно-вучене. Расположивост, концентричност, додатак за машинску обраду и коначна толеранција морају се размотрити у односу на цртеж.



АСТМ А519 цијев хидрауличног цилиндра — бешавне механичке цеви од угљеника и легуре са изоштреним или СРБ опцијама

ЕН 10305-1 Е355 бешавна челична цев — прецизна цилиндарска цев високе чврстоће

ДИН 2391 СТ52 бешавна челична цев — стари захтеви за куповину СТ52

АСТМ А519 4130 Хонед Тубе — опција легуре хрома-молибдена

АСТМ А519 4140 Хонед Тубе — цилиндар од легуре веће чврстоће-

ИСО Х8 Толерантне цеви цилиндра — прецизан избор толеранције отвора

Х9 ИСО цилиндричне цеви са толеранцијом — економична опција толеранције отвора

ЈИС Г 3473 цијев хидрауличног цилиндра — цијеви од угљичног челика специфициране за цијеви цилиндара



Параметар	Општи опсег понуде	Захтев за наручивање
Конструкција основне{0}}цеви	Хладновучена-бешавна, заварена хладно-ДОМ, вруће-готова пробушена цев	Наведите да ли је бешавна конструкција обавезна
Обрада бушотине	Брушено, огуљено и ваљано брушено, спремно за брушење	Наведите готови или{0}}проврт за обрађивање
Стандарди	АСТМ А519/А519М, ЕН 10305-1, ЕН 10305-2, ЈИС Г 3473, стари ДИН 2391 и захтеви засновани на цртежима	Издање државног стандарда и све додатне захтеве
Врсте угљеничног челика	Е215, Е235, Е255, Е355, МТ1020, 1020, 1026, 1035, 1045	Потврдите оцену и услове испоруке
Легирани челик	25ЦрМо4, 42ЦрМо4, 4130, 4140	Механичка својства морају бити повезана са{0}}условом термичке обраде
Наслеђене оцене	СТ35, СТ45, СТ52	Не замењујте са модерном оценом без техничког прегледа
Готов ИД	Приближно 5–450 мм / 0,197–17,717 ин	Доступност зависи од степена, процеса и толеранције
Спољашњи пречник	Приближно 20–500 мм / 0,787–19,685 ин	ОД, ИД и комбинација зида морају се проверити
Дебљина зида	Приближно 0,5–50 мм / 0,020–1,969 ин	Није доступна свака дебљина за сваки пречник
Дужина	Дужина резања до приближно 12.000 мм / 39,4 фт	Наведите толеранцију дужине и додатак за машинску обраду
ИД толеранције	Х8 или Х9; Х7/Х10 подлеже техничком прегледу	ИСО вредност толеранције се мења са номиналном величином отвора
Храпавост отвора	Уобичајени опсег Ра 0,2–0,8 μм	Коначна вредност зависи од хонинг/СРБ процеса и дизајна заптивке
Услов испоруке	+Ц, +ЛЦ, +СР, +А или +Н где је применљиво	Механичке вредности морају одговарати нарученом стању
Спољна заштита	Науљена, фосфатна, црна или друга уговорена заштита	Потврдите период складиштења и одредишно окружење
Крајњи услов	Обичан, квадратни{0}}сечен, са ивицама, закошени или машински обрађени	Цртеж је потребан за навоје, прикључке или посебне крајеве
Документација	МТЦ, извештај о димензијама, извештај о храпавости, НДТ или{0}}инспекција треће стране	Наведите све захтеве за документе у РФК и ПО

Горе наведени опсези чине општу коверту понуде. Не смеју се тумачити као потврда да је доступна свака комбинација пречника, зида, квалитета, процеса и толеранције.



Х8 и Х9 су ИСО класе толеранције за готов унутрашњи пречник. То нису класе челика, спецификације{3}}храпавости површине или оцене притиска.

За рупу класе Х-, доње одступање је нула и дозвољено позитивно одступање се мења са номиналним пречником отвора.

Референтне ИСО толеранције отвора

Номинална готова ИД	Х8 Толеранција отвора	Х9 Толеранција отвора
Преко 18 до 30 мм	0 / +0.033 мм	0 / +0.052 мм
Преко 30 до 50 мм	0 / +0.039 мм	0 / +0.062 мм
Преко 50 до 80 мм	0 / +0.046 мм	0 / +0.074 мм
Преко 80 до 120 мм	0 / +0.054 мм	0 / +0.087 мм
Преко 120 до 180 мм	0 / +0.063 мм	0 / +0.100 мм
Преко 180 до 250 мм	0 / +0.072 мм	0 / +0.115 мм
Преко 250 до 315 мм	0 / +0.081 мм	0 / +0.130 мм
Преко 315 до 400 мм	0 / +0.089 мм	0 / +0.140 мм



Важеће издање ИСО 286-2 и интервал величине отвора{3}}треба да буду наведени у наруџбини. За отворе ван ове табеле, затражите потврду толеранције специфичне за величину.

Када одабрати Х8

Размислите о Х8 када дизајн цилиндра захтева строжу контролу отвора, смањене варијације димензија или ближу контролу склопа клипа/заптивке.

Када изабрати Х9

Х9 може бити довољан када распоред заптивке и вођице дозвољавају већи размак и трошкови набавке су важнији од строже толеранције Х8.

Тачан избор мора произаћи из системских захтева за цртеж цилиндра и заптивке{0}}. Избор Х8 не компензује нетачну заобљеност, конус, таласастост или текстуру површине.

Фактор селекције	Хонед Боре	Скивед & Роллер{0}}Бурнисхед Боре
Принцип обраде	Уклањање абразивног материјала	Сечење праћено пластичним глачањем
Типичан површински карактер	Контролисано попречно{0}}отворење	Глатка, плато{0}}углачана површина
Корекција геометрије проврта	Снажна способност корекције локалне геометрије проврта	Јака када се улазна цев и алат правилно контролишу
Ефикасност производње	Погодно за флексибилне количине и контролу завршне обраде	Често се преферира за понављајућу,{0}}производњу већег обима
Поправка или завршна обрада великих димензија	Добро прилагођен	Захтева преглед{0}}посебан за процес
Прихватање површине	Ра плус крст{0}}шрафура/профил као што је наведено	Ра плус параметри платоа/профила као што је наведено
Најбољи приступ куповини	Дефинишите готов ИД, толеранцију и профил површине	Дефинишите готов ИД, толеранцију, профил и руту улазне цеви

Визуелно „огледало{0}}“ отвор није аутоматски најбоља површина за заптивање. Превише груб отвор може оштетити заптивке, док превише глатка површина може задржати недовољно подмазивање. Када то захтева испоручилац заптивки, наведите додатне параметре као што су Рз, Рпк, Рк, Рвк, однос материјала и полагање површине уместо да само Ра одобрава отвор.



Породица разреда	Карактеристике набавке	Избор Опрез
E215 / E235	Нижи{0}}класи прецизности са корисним карактеристикама обликовања и заваривања	Потврдите услове испоруке и потребна механичка својства
МТ1020 / 1020 / 1026	Уобичајени угљенични механички{0}}класи цеви за машинску обраду и производњу заварених цилиндара	АСТМ класа не дефинише готови брушени отвор
Е355 / застарели СТ52 захтеви	Често у ужем избору за буре индустријских цилиндара већег-оптерећења	СТ52 и Е355 се не смеју третирати као аутоматски заменљиве
C35E / 1035	Средње{0}}угљеничне опције које нуде већу снагу и потенцијал тврдоће	Заварљивост и топлотна обрада захтевају додатну пажњу
C45E / 1045	Одабрано тамо где су снага, отпорност на хабање и перформансе обраде важни	Можда ће бити потребни поступци предгревања или контролисаног заваривања
25ЦрМо4 / 4130	Породица хрома-молибдена за апликације-осетљиве на умор или веће{2}}снаге	Потврдите стандард материјала, термичку обраду и поступак заваривања
42ЦрМо4 / 4140	Више{0}}фамилија легура веће чврстоће за захтевна механичка оптерећења	Својства се значајно разликују у зависности од гашења, темперирања и величине пресека





Слични називи разреда из АСТМ, ЕН, ДИН, САЕ, ЈИС и ГБ система нису аутоматски еквивалентни. Пре него што одобрите замену, упоредите:

Хемијски састав

Услов испоруке

Захтеви затезања и попуштања

Тврдоћа

Захтеви за утицај

Пут {0}термичке обраде

Заварљивост

Стандард димензија

Потребна инспекција и сертификација

Стандард	Главни опсег	Усавршена-Напомена о куповини цеви
АСТМ А519/А519М	Бешавне механичке цеви од угљеника и легираног челика	Додајте потребну готову ИД, толеранцију, храпавост, равност и процес хоновања/СРБ у поруџбину
ЕН 10305-1	Бешавне хладно{0}}вучене цеви за прецизне примене	Наведите класу челика и услове испоруке као што су +СР или +Н
ЕН 10305-2	Заварене хладно{0}}цеви за прецизне примене	Потврдите трасу заваривања, варијацију зида и захтеве{0}}завршне обраде проврта
ЕН 10305-4 / ЕН 10305-6	Цеви за хидрауличне и пнеуматске системе напајања	Ови стандарди се обично повезују са цевима под притиском{0}}и не смеју аутоматски да замене спецификацију цеви за цилиндар{1}}
ЈИС Г 3473	Цеви од угљеничног челика за бурад цилиндара	Наведите класу, класу димензија, завршну обраду и захтеве за инспекцију
ДИН 2391	Застарели захтев за прецизно{0}}цеви	Идентификујте тачно издање и ускладите терминологију СТ{0}}разреда са тренутном спецификацијом куповине
ИСО 286-2	Класе толеранције и гранична одступања за рупе и осовине	Користите га да дефинишете бројчана ограничења Х8/Х9 отвора за релевантну номиналну величину



У зависности од наручене конструкције цеви и величине, рута производње може укључивати:

Провера броја-сировог материјала и топлоте{1}}

Производња бешавних или заварених базних{0}}цеви

Хладно извлачење или извлачење преко трна

Жарење, нормализација или ослобађање од стреса

Исправљање и преглед димензија

Припрема додатка за бушење или машинску обраду

Прецизно брушење или брушење и брушење ваљком

Чишћење бушотине и верификација површине

Сечење, уклањање ивица, укошење или ЦНЦ обрада краја

Завршна инспекција, обележавање, заштита од рђе и извозно паковање



Прецизно брушење

Скијање и брушење ваљком

Дубоке{0}}бушење

Обрада-на{1}}дужину

ЦНЦ стругање и облагање краја

Увлачење навоја и специјална припрема краја

ОД брушење или договорена спољна завршна обрада

Фосфатирање и привремено{0}}уље за превенцију рђе

Прилагођено обележавање и паковање

ОЕМ обрада{0}}заснована на цртежу

Све посебне мере обраде треба да буду контролисане одобреним цртежом, а не усменим описом.



Поуздан план инспекције брушене{0}}цеви мора да провери материјал, геометрију цеви и функционалну површину отвора.

Област инспекције	Типична верификација
Материјални идентитет	Оцена, топлотни број, стандард производа и услови испоруке
Хемијска и механичка својства	Преглед и тестирање МТЦ-а које захтева важећи стандард или ПО
Димензије	Готов ИД, ОД, дебљина зида, дужина и крајње димензије
Геометрија проврта	Заобљеност, конус, цилиндричност, локална варијација и правост тамо где је наведено
Стање површине	Мерење храпавости/профила, визуелни преглед и провера огреботина, удубљења или клепетања
Интегритет цеви	УТ, ЕТ или неки други договорени НДТ метод када је применљиво
Испитивање притиска или цурења	Изводи се само када то захтева важећи стандард или спецификација куповине
Следљивост	Означавање топлоте/серије повезано са документима о инспекцији
Чистоћа	Чишћење проврта, суво стање и запушени крајеви
Независна инспекција	СГС, БВ, ТУВ или друга именована агенција може се договорити по договору

Документи доступни по наруџбини

СР 10204 3.1 Сертификат о испитивању материјала

Извештај о инспекцији димензија

Извештај о храпавости проврта

Извештај о тврдоћи или механичком испитивању

ТНД извештај где је наведено

Сертификат о усаглашености

Листа паковања и комерцијална отпремна документација

Извештај о{0}}инспекцији треће стране када је одвојено уређен

ЕН 10204 3.1 МТЦ и независна{1}}инспекција треће стране су различити захтеви. Наведите оба одвојено ако су оба потребна.

Готова унутрашња површина може се оштетити влагом, контаминацијом, ударцем или непокривеним крајевима цеви. Паковање стога треба да штити отвор једнако пажљиво као и спољашња површина цеви.

Доступне мере паковања укључују:

Очистите и осушите унутрашњи проврт

Привремено уље за{0}}превенцију рђе

Пластични поклопци или запечаћени крајеви цеви

ВЦИ или водоотпорни омот

Заштитни одстојници између готових цеви

Челични{0}}снопови везани

Дрвени сандуци или сандуци од шперплоче за извоз

Екстерне идентификационе ознаке

Учвршћивање контејнера за смањење кретања у транзиту

За-дуготрајно складиштење, влажна одредишта или поморски транспорт, наведите захтевани период заштите{1}}од ​​корозије у РФК.



Грађевинска и земљана опрема

Цилиндарске бурад за багере, утовариваче, булдожере, дизалице, бетонску опрему и системе за подизање.

Пољопривредне машине

Хидраулички цилиндри за тракторе, комбајне, балирке, опрему за обраду тла и пољопривредне прикључке.

Рударство и руковање материјалом

Тешки{0}}цилиндри за рударске машине, транспортере, хидрауличне носаче, виљушкаре и{1}}опрему за руковање расутом стању.

Индустриал Мацхинери

Цилиндричне цеви за хидрауличне пресе,{0}}машине за бризгање,{1}}опрему за ливење под притиском, алатне машине и индустријску аутоматизацију.

Мобилна и транспортна опрема

Кипери{0}}цилиндари за камионе, системи за подизање приколица, опрема за смеће, машине за одржавање железнице и други мобилни хидраулички системи.

Пнеуматска опрема

Прецизне цеви за пнеуматске актуаторе и индустријске системе где толеранција отвора и завршна обрада површине одговарају изабраним заптивкама и условима рада.



Више{0}}Стандардни избор производа

Подржавамо набавку у складу са захтевима за куповину према наслеђу АСТМ, ЕН, ДИН и ЈИС, помажући купцима да упореде класу, стање и опције обраде пре наручивања.

Основна цев и завршна обрада су усклађени

Понуда одваја конструкцију цеви, квалитет материјала и услове испоруке од коначног хоновања или СРБ захтева. Ово смањује ризик од добијања одговарајућег челика са погрешним стањем отвора.

Прилагођена обрада{0}}базирана на цртежу

Дужине сечења, толеранције, додатак за машинску обраду, припрема краја и додатна израда могу се прегледати у односу на ваш цртеж.

Инспекција дефинисана пре производње

Захтевани МТЦ, извештаји о димензијама, верификација храпавости, НДТ и независна инспекција могу бити укључени у наруџбу уместо да се захтевају након производње.

Извоз{0}}Оријентисано паковање

Готове бушотине се могу очистити, заштитити и затворити пре извозног паковања како би се смањила корозија и оштећења при руковању.

Један технички контакт за поруџбину

Кси'ан Донгменг Гроуп Цо., Лтд. координира преглед спецификација, понуду, обраду, документацију, паковање и захтеве за отпрему преко једног контакта за пројекат.

1. Која је разлика између брушене цеви и обичне бешавне цеви?

Бешавна цев описује конструкцију цеви. Избушена цев описује готов унутрашњи проврт. Бешавна цев није цилиндар{2}}спремна осим ако се захтевани ИД, толеранција, храпавост и геометрија такође нису завршили и прегледали.

2. Да ли су површине Х8 и Х9{3}}завршне обраде?

Бр. Х8 и Х9 су класе толеранције димензија. Они не дефинишу храпавост, заобљеност, квалитет материјала или капацитет притиска. Захтеви за површину отвора морају се навести посебно.

3. Да ли да изаберем отвор Х8 или Х9?

Изаберите према цртежу, смерницама клипа и захтевима заптивке. Х8 обезбеђује строжу контролу димензија, док Х9 може смањити трошкове обраде када дизајн дозвољава ширу толеранцију отвора.

4. Да ли је брушена цев боља од СРБ цеви?

Ниједан процес није универзално бољи. Хоновање нуди флексибилну корекцију геометрије и контролисану укрштену{1}}шрафирану површину. СРБ је атрактиван за ефикасну ОЕМ производњу и глатку завршну обраду-типа платоа. Систем заптивки и потребни профил површине треба да одреде избор.

5. Може ли Е355 заменити СТ52?

Не одобравајте замену само именом. СТ52 се обично користи у застарелим спецификацијама, док се Е355 појављује у тренутној ЕН прецизној-куповини цеви. Морају се упоредити хемија, механичка својства, услови испоруке, димензије и захтеви за инспекцију.

6. Да ли је АСТМ А519 стандард за хидраулички притисак?

АСТМ А519 је механичка{1}}спецификација цеви. Може да обезбеди одговарајући основни материјал за бурад хидрауличних цилиндара, али не дефинише независно готову избушену бушотину нити успоставља сигуран радни притисак завршеног цилиндра.

7. Можете ли испоручити 4130 или 4140 брушене цилиндричне цеви?

Ове оцене могу да се прегледају за{0}}примену цилиндара веће чврстоће. Наведите захтевани стандард материјала, услове термичке{2}}обраде, механичка својства, димензије, захтеве за заваривање и план инспекције.

8. Коју храпавост отвора треба да наведем?

Тачна вредност зависи од материјала заптивке, подмазивања, брзине, притиска и захтева за{0}}профил површине. Ра 0,2–0,8 μм је уобичајени распон понуде за различите брушене и СРБ производе, али спецификација добављача цртежа или заптивача треба да буде кључна.

9. Можете ли да обезбедите прилагођене ИД-ове и дужине сечења?

Прилагођене димензије и дужине сечења се могу прегледати. Укључите готов ИД, ОД или дебљину зида, толеранцију дужине, толеранцију проврта, додатак за машинску обраду и количину поруџбине.

10. Које инспекције се могу обезбедити?

У зависности од важећег стандарда и налога за куповину, инспекција може да обухвати МТЦ преглед, мерење димензија, испитивање храпавости, испитивање тврдоће, УТ/ЕТ и независну инспекцију треће стране{0}}.

11. Које информације утичу на цене усавршених цеви?

На цену углавном утичу класа, бешавна или заварена конструкција, готов ИД и ОД, дебљина зида, класа толеранције, профил површине, дужина, количина наруџбине, обрада, испитивање, документација и паковање.

12. Који су МОК и време производње?

МОК и време производње зависе од тога да ли је тражена величина доступна из постојеће основне{0}}производње цеви, изабраног квалитета, алата, хонинг или СРБ процеса, тестирања и количине. Треба их потврдити након техничког прегледа, а не навести као једну универзалну вредност.

13. Како треба спаковати избушене цеви за поморску пошиљку?

Проврт треба очистити, заштитити од корозије, затворити и изоловати од контаминације. Водоотпорно или ВЦИ паковање, снопови са тракама, футроле и носачи контејнера могу се изабрати у складу са одредиштем и периодом складиштења.

14. Шта треба да укључим у РФК?

Пошаљите стандард и издање, разред, стање испоруке, бешавну или заварену конструкцију, процес проврта, ИД, спољни део или зид, толеранцију, храпавост/профил, дужину, количину, завршну обраду, инспекцијске документе, паковање и одредиште.



За бржи технички преглед, копирајте и попуните следећи РФК формат:

Стандард и издање:

Квалитет челика:

Услов испоруке:

Бешавни / заварени / ДОМ:

Хонед / СРБ / спреман за брушење:

Готов ИД:

ОД или дебљина зида:

Толеранција ИД-а:

Храпавост површине/профил:

Толеранција дужине и дужине:

Завршна припрема или обрада:

Количина:

Захтеви за инспекцију и документе:

Захтеви за паковање:

Одредишна лука:

Примена и услови рада:

Прилог цртежа:





Телефон: +86 157 6921 4734
Емаил:office@dongmjd.com
ВхатсАпп:Донг: +86 157 6921 4734
Канцеларија:Соба 4107, Рунфенг Буилдинг, Санкиао Нев Стреет, Веиианг Дистрицт, Кси'ан Цити, Схаанки Провинце

Затражите понуду за Хонед Тубе
Пошаљите свој цртеж





Кси'ан Донгменг Гроуп Цо., Лтд. је један од водећих произвођача и добављача брушених цеви у Кини. Срдачно вас поздрављамо да купите или велепродају јефтине брушене цеви на залихама овде из наше фабрике. Сви прилагођени производи су високог квалитета и конкурентне цене. За бесплатан узорак, контактирајте нас сада.
