АСТМ А519

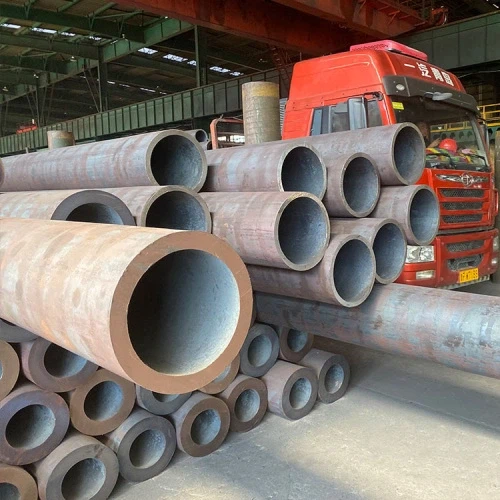

АСТМ А519 је стандард за бешавне челичне цеви од легуре угљеника који је развило Америчко друштво за испитивање и материјале (АСТМ). Дизајниран посебно за апликације које захтевају строгу чврстоћу и прецизност, као што су механичке структуре, системи преноса и хидраулична опрема, АСТМ А519 Аллои Тубе је постало основно решење за цеви за индустрије као што су аутомобилска индустрија, грађевинске машине и енергија, захваљујући поузданом бешавном процесу, разноврсним опцијама материјала и одличним механичким својствима.

Стручни тим

Достава 7к24 сата

КОМПАРАТИВНИ ПОДАЦИ БЕШАВНИ УГЉЕНИЧКИ ЧЕЛИЦИ

УПОРЕДНИ ПОДАЦИ БЕШАВНИ УГЉЕНИЧКИ ЧЕЛИЦИ
Стање	Номинална Принос Снага пси	Номинална Ултимате Снага пси	Номинална Издужење у 2%	Еквивалентно Роцквелл Тврдоћа	Еквивалентно Бринелл Тврдоћа
РАЗРЕД 1018 ц .15/.20 Мн .60/90 П .40 мак С .050 мак
Вруће{0}}ваљани	35,000	60,000	30	B-68	116
Нормализовано	38,000	58,000	35	B-66	114
Мекано-жарено	33,000	50,000	40	B-57	97
Као-Нацртано	70,000	85,000	10	B-87	170
ЦД-Аннеалед Стресс Релиеф	60,000	80,000	15	B-85	163

РАЗРЕД 1020 Ц. 18/.23 Мн .30/.60 П .040 мак С .050 мак
Вруће{0}}ваљани	38,000	60,000	30	B-68	116
Нормализовано	40,000	58,000	35	B-66	114
Мекано-жарено	33,000	53,000	40	B-62	105
Као-Нацртано	65,000	80,000	10	B-85	163
ЦД-Аннеалед Стресс Релиеф	60,000	75,000	15	B-81	149

РАЗРЕД 1026 Ц .22/.28 Мн .60/.90 П .030 мак С .050 мак
Вруће{0}}ваљани	47,000	70,000	28	B-77	137
Нормализовано	50,000	67,000	33	B-74	131
Мекано-жарено	36,000	60,000	35	B-68	116
Као-Нацртано	72,000	87,000	10	B-89	179
ЦД-Аннеалед Стресс Релиеф	65,000	82,000	15	B-86	167

ТОЛЕРАНЦИЈЕ СПОЉНОГ И УНУТРАШЊЕГ ПРЕЧНИКА

ОКРУГЛА ХЛАДНО{0}}ОБРАЂЕНА БЕСАВНА ЦЕВИ ПРЕМА АСТМ А519

Напољу Пречник Опсег величина ин	Термичка обрада после финалног хладног рада Производна величина
	зид Дебљина као Проценат оф ОД	Ништа, или не прелази 1100 степени Ф. Номинално Температура				Загрејано изнад 1100 степени Ф. Номинално Температура Витхоут Убрзано хлађење
		ОД, ин		ИД, ин		ОД, ин		ИД, ин
		Готово	Испод	Готово	Испод	Готово	Испод	Готово	Испод
До 0,499	Све	0.004	0.000	-	-	0.005	0.002	-	-
0.500-1.699	Све	0.005	0.000	0.000	0.005	0.007	0.002	0.002	0.007
1.700-2.099	Све	0.006	0.000	0.000	0.006	0.006	0.005	0.005	0.006
2.100-2.499	Све	0.007	0.000	0.000	0.007	0.008	0.005	0.005	0.008
2.500-2.899	Све	0.008	0.000	0.000	0.008	0.009	0.005	0.005	0.009
2.900-3.299	Све	0.009	0.000	0.000	0.009	0.011	0.005	0.005	0.011
3.300-3.699	Све	0.010	0.000	0.000	0.010	0.013	0.005	0.005	0.013
3.700-4.099	Све	0.011	0.000	0.000	0.011	0.013	0.007	0.010	0.010
4.100-4.499	Све	0.012	0.000	0.000	0.012	0.014	0.007	0.011	0.011
4.500-4.899	Све	0.013	0.000	0.000	0.013	0.016	0.007	0.012	0.012
4.900-5.299	Све	0.014	0.000	0.000	0.014	0.018	0.007	0.013	0.013
5.300-5.549	Све	0.015	0.000	0.000	0.015	0.020	0.007	0.014	0.014
5.500-5.999	Испод 6 6 до 7-1/2 преко 7-1/2	0.010	0.010	0.010	0.010	0.018	0.018	0.018	0.018
		0.009	0.009	0.009	0.009	0.016	0.016	0.016	0.016
		0.018	0.000	0.009	0.009	0.017	0.015	0.016	0.016
6.000-6.499	Испод 6 6 до 7-1/2 преко 7-1/2	0.013	0.013	0.013	0.013	0.023	0.023	0.023	0.023
		0.010	0.010	0.010	0.010	0.018	0.018	0.018	0.018
		0.020	0.000	0.010	0.010	0.020	0.015	0.018	0.018
6.500-6.999	Испод 6 6 до 7-1/2 преко 7-1/2	0.015	0.015	0.015	0.015	0.027	0.027	0.027	0.027
		0.012	0.012	0.012	0.012	0.021	0.021	0.021	0.021
		0.023	0.000	0.012	0.012	0.026	0.015	0.021	0.021
7.000-7.499	Испод 6 6 до 7-1/2 преко 7-1/2	0.018	0.018	0.018	0.018	0.032	0.032	0.032	0.032
		0.013	0.013	0.013	0.013	0.023	0.023	0.023	0.023
		0.026	0.000	0.013	0.013	0.031	0.015	0.023	0.023
7.500-7.999	Испод 6 6 до 7-1/2 преко 7-1/2	0.020	0.020	0.020	0.020	0.035	0.035	0.035	0.035
		0.015	0.015	0.015	0.015	0.026	0.026	0.026	0.026
		0.029	0.000	0.015	0.015	0.036	0.015	0.026	0.026
8.000-8.499	Испод 6 6 до 7-1/2 преко 7 1¼2	0.023	0.023	0.023	0.023	0.041	0.041	0.041	0.041
		0.016	0.016	0.016	0.016	0.028	0.028	0.028	0.028
		0.031	0.000	0.015	0.016	0.033	0.022	0.028	0.028
8.500-8.999	Испод 6 6 до 7-1/2 преко 7-1/2	0.025	0.025	0.025	0.025	0.044	0.044	0.044	0.044
		0.017	0.017	0.017	0.017	0.030	0.030	0.030	0.030
		0.034	0.0000	0.015	0.019	0.038	0.022	0.030	0.030
9.000-9.499	Испод 6 6 до 7-1/2 преко 7-1/2	0.028	0.028	0.028	0.028	0.045	0.045	0.045	0.045
		0.019	0.019	0.019	0.019	0.033	0.033	0.033	0.033
		0.037	0.000	0.015	0.022	0.043	0.022	0.033	0.033
9.500-9.999	Испод 6 6 до 7-1/2 преко 7-1/2	0.030	0.030	0.030	0.030	0.045	0.045	0.053	0.053
		0.020	0.020	0.020	0.020	0.035	0.035	0.035	0.035
		0.040	0.000	0.015	0.025	0.048	0.022	0.035	0.035
10.000-10.999	Испод 6 6 до 7-1/2 преко 7-1/2	0.034	0.034	0.034	0.034	0.045	0.045	0.060	0.060
		0.022	0.022	0.022	0.022	0.039	0.039	0.039	0.039
		0.044	0.000	0.015	0.029	0.055	0.022	0.039	0.039
11.000-12.000	Испод 6 6 до 7- 1/2 преко 7-1/2	0.035	0.035	0.035	0.035	0.050	0.050	0.065	0.065
		0.025	0.025	0.025	0.025	0.045	0.045	0.045	0.045
		0.045	0.0000	0.015	0.035	0.060	0.022	0.045	0.045

ТОЛЕРАНЦИЈЕ ДЕБЉИНЕ ЗИДА ЗА ОКРУГЛЕ^a,b,c ХЛАДНО{0}}БЕШАВНЕ ЦЕВИ ОБРАЂЕНЕ ПО АСТМ А519
Хладно извучени максимум % преко и Ундер Номинал		Валл Тхицкнесс % од ОД
ИД до 1.499 Инцхес	ИД 1.500 инча анд Овер	Валл Тхицкнесс % од ОД
10	7.5	25 и мање
12.5	10	Преко 2

Толеранције ИД се примењују на димензије од 0,625 инча и више када је ИД најмање половина ОД
^a	Многе цеви са унутрашњим пречником мањим од 50% спољашњег пречника или са дебљином зида већом од 25% спољашњег пречника, или са дебљином зида преко 11¼4 ин., или тежине већом од 90 лб/фт, тешко је превући преко трна. Према томе, унутрашњи пречник може варирати изнад или испод за износ једнак 10% дебљине зида. Види такође фусноту Б.
^b	За оне цеви са унутрашњим пречником мањим од 1/2 ин. (или мање од 5/8 ин. када је дебљина зида већа од 20% спољашњег пречника), које се обично не повлаче преко трна. Фуснота А није применљива. Стога, за те цеви, унутрашњи пречник је регулисан толеранцијом спољашњег пречника приказаном у овој табели и толеранцијама дебљине зида приказаним у табели 9.
^c	Цеви са дебљином зида мањом од 3% спољашњег пречника не могу се правилно исправити без одређене количине изобличења. Сходно томе, такве цеви, иако имају просечни спољни пречник и унутрашњи пречник унутар толеранција приказаних у овој табели, захтевају толеранцију овалности од 1/2% изнад и испод номиналног спољашњег пречника, што је додатак толеранцијама наведеним у овој табели.
